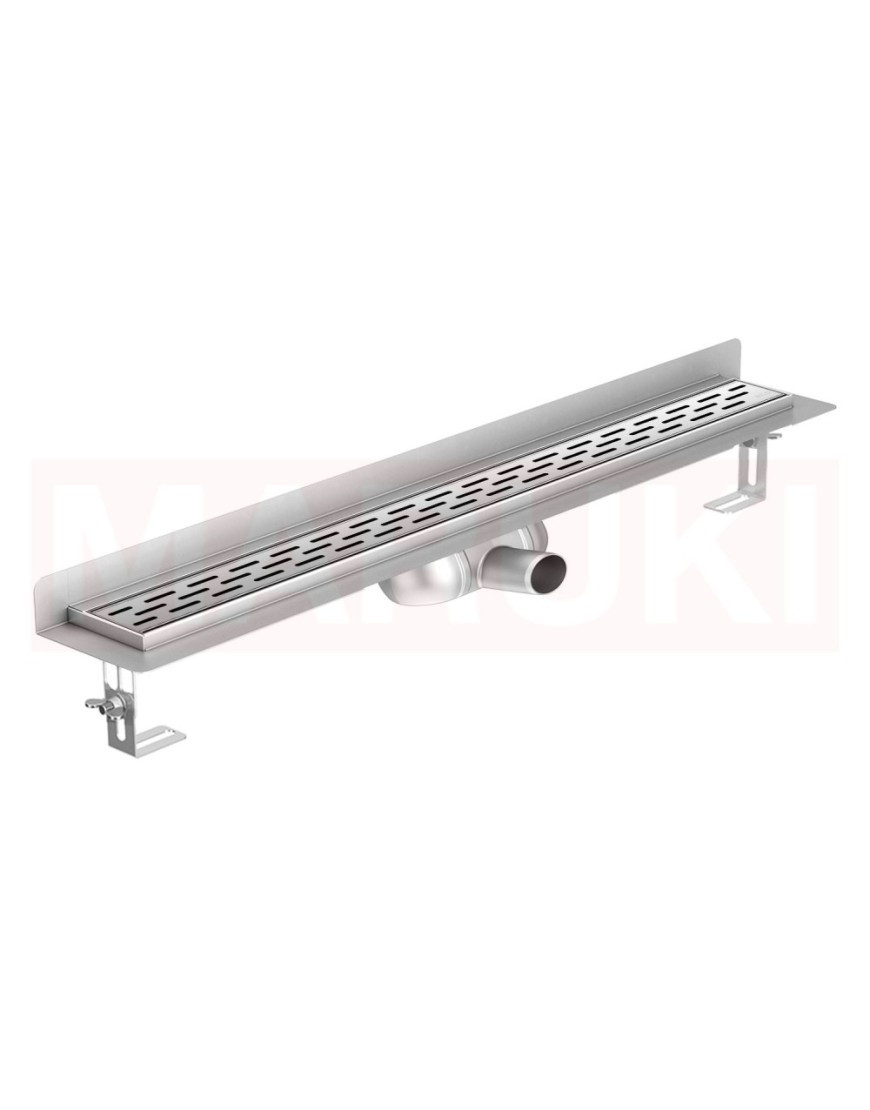

Rigola de dus din inox ACO ShowerDrain C cu flansa perete, gratar Slot, lungime 1185mm, h=69mm

Rigola ACO ShowerDrain C 1185 mm cu flansa perete si gratar Slot

ACO ShowerDrain C 1185 mm H=69 mm este conceputa pentru colectarea si evacuarea liniara a apei din zona de dus, fiind potrivita pentru realizarea spatiilor walk-in fara cadita traditionala.

Lungimea de 1185 mm permite realizarea unei linii de drenaj ample, fiind potrivita pentru dusuri generoase, bai principale, proiecte rezidentiale premium, camere de hotel si alte amenajari cu suprafete mari de dus.

Profil redus H=69 mm pentru proiecte cu spatiu tehnic limitat

Varianta H=69 mm este potrivita pentru proiecte in care adancimea disponibila sub nivelul pardoselii este redusa.

Aceasta caracteristica poate reprezenta un avantaj in renovari, apartamente, cladiri existente sau alte amenajari unde structura pardoselii limiteaza inaltimea disponibila pentru instalarea rigolei.

Flansa perete pentru drenaj pozitionat la marginea dusului

Aceasta configuratie ACO ShowerDrain C este prevazuta cu flansa pentru perete, fiind destinata montajului in apropierea unei suprafete verticale.

Flansa faciliteaza integrarea hidroizolatiei in zona de contact dintre perete si pardoseala si permite pozitionarea rigolei la marginea zonei de dus.

Reglaj pe inaltime intre 69 si 140 mm

Rigola permite ajustarea cotei de instalare intre 69 si 140 mm, inclusiv rama gratarului.

Intervalul de reglaj faciliteaza adaptarea la grosimea sapei, stratului de adeziv si finisajului ceramic, pentru alinierea corecta a gratarului Slot cu pardoseala finala.

Gratar ACO Slot pentru un design minimalist

Gratarul ACO Slot este potrivit pentru amenajari unde se doreste un drenaj liniar cu aspect discret, modern si minimalist.

Lungimea de 1185 mm accentueaza linia continua a drenajului si permite integrarea in zone de dus de mari dimensiuni.

Constructie din otel inoxidabil AISI 304

Corpul rigolei este fabricat din otel inoxidabil 1.4301 / AISI 304, material adecvat pentru utilizarea in spatii cu umiditate ridicata.

Inoxul contribuie la rezistenta la coroziune, durabilitate si intretinere usoara, caracteristici importante pentru sistemele de drenaj montate in zone de dus.

Garda hidraulica de 25 mm

Varianta H=69 mm dispune de garda hidraulica de 25 mm, configuratie specifica modelului cu profil redus.

Aceasta solutie permite mentinerea unei inaltimi constructive reduse si faciliteaza montajul acolo unde spatiul sub pardoseala este limitat.

Debit de evacuare de pana la 0,62 l/s

Pentru varianta ACO ShowerDrain C H=69 mm, debitul de evacuare este de aproximativ 0,56 l/s la acumulare de 10 mm si 0,62 l/s la acumulare de 20 mm.

Capacitatea de drenaj trebuie corelata cu debitul bateriei, capului de dus si al eventualilor consumatori suplimentari.

Evacuare DN50 pentru conectarea la instalatia sanitara

ACO ShowerDrain C este prevazuta cu racord de evacuare DN50, potrivit pentru instalatiile sanitare destinate zonelor de dus.

Conducta de canalizare trebuie instalata cu panta corespunzatoare, iar etanseitatea racordurilor trebuie verificata inainte de inchiderea structurii pardoselii.

Canal interior cu latime de 64 mm

Canalul rigolei are o latime interioara de 64 mm, caracteristica gamei ACO ShowerDrain C.

Corpul complet sudat contribuie la rigiditatea si durabilitatea sistemului, fiind conceput pentru utilizarea in bai si zone umede.

Aplicatii pentru ACO ShowerDrain C 1185 mm cu gratar Slot

Montajul ACO ShowerDrain C 1185 mm H=69 mm

Pozitia rigolei trebuie stabilita inainte de executarea sapei, hidroizolatiei si placarii finale.

Verificari recomandate la instalare

• confirmarea lungimii utile L1 de 1185 mm;
• verificarea latimii B de 116 mm;
• confirmarea cotei minime H=69 mm;
• reglarea inaltimii intre 69 si 140 mm;
• pozitionarea corecta a rigolei langa perete;
• nivelarea corpului rigolei;
• verificarea racordului de evacuare DN50;
• realizarea pantei conductei de canalizare;
• verificarea etanseitatii tuturor racordurilor;
• integrarea hidroizolatiei in zona flansei perete;
• realizarea pantei pardoselii catre rigola;
• protejarea elementelor din inox pe durata lucrarilor;
• alinierea gratarului Slot cu finisajul final;
• testarea evacuarii apei inainte de utilizare.

Curatare si intretinere

Intretinerea periodica contribuie la mentinerea capacitatii de evacuare si la functionarea corespunzatoare a sistemului de drenaj.

Operatiuni recomandate

• indepartarea periodica a gratarului Slot;
• curatarea canalului interior;
• indepartarea firelor de par si impuritatilor;
• curatarea componentelor accesibile ale sifonului;
• clatirea zonei de evacuare;
• verificarea curgerii libere a apei;
• utilizarea produselor compatibile cu otelul inoxidabil;
• evitarea produselor si materialelor puternic abrazive.

Specificatii tehnice ACO ShowerDrain C 1185 mm H=69 mm

Avantajele rigolei ACO ShowerDrain C 1185 mm H=69 mm cu gratar Slot

• lungime utila de 1185 mm;
• configuratie cu flansa perete;
• latime B de 116 mm;
• profil redus H=69 mm;
• inaltime ajustabila intre 69 si 140 mm;
• garda hidraulica de 25 mm;
• evacuare DN50;
• debit de pana la 0,62 l/s la acumulare de 20 mm;
• gratar Slot cu design minimalist;
• corp din otel inoxidabil AISI 304;
• latime interioara canal de 64 mm;
• constructie complet sudata;
• clasa de sarcina K3;
• potrivita pentru dusuri walk-in de mari dimensiuni;
• avantajoasa pentru proiecte cu spatiu tehnic redus;
• utilizare rezidentiala, hoteliera si comerciala.

Cand este recomandata ACO ShowerDrain C 1185 mm H=69 mm?

Rigola de dus din inox ACO ShowerDrain C cu flansa perete, gratar Slot, lungime 1185 mm si H=69 mm este recomandata pentru dusuri walk-in de mari dimensiuni, bai principale, renovari, proiecte rezidentiale premium, camere de hotel si aplicatii comerciale unde drenajul liniar este amplasat langa perete.

Lungimea de 1185 mm, profilul redus H=69 mm, reglajul intre 69 si 140 mm, garda hidraulica de 25 mm, evacuarea DN50 si gratarul Slot formeaza o configuratie potrivita pentru proiectele unde sunt importante economia de spatiu, durabilitatea, aspectul minimalist si integrarea discreta in pardoseala.
