Rigola de dus din inox ACO ShowerDrain C cu flansa orizontala, gratar Wave, lungime 1185mm, h=69mm

Rigola de dus ACO ShowerDrain C 1185 mm cu gratar Wave

ACO ShowerDrain C 1185 mm H=69 mm este proiectata pentru colectarea liniara si evacuarea apei din zona de dus, permitand amenajarea unei suprafete walk-in fara utilizarea unei cadite traditionale.

Lungimea de 1185 mm este potrivita pentru dusuri foarte generoase, bai principale, apartamente premium, case moderne, hoteluri si proiecte comerciale unde se doreste o linie ampla de drenaj integrata in pardoseala.

Profil redus H=69 mm pentru dusuri de dimensiuni mari

Varianta H=69 mm ofera avantajul unei inaltimi constructive reduse, fiind potrivita pentru proiectele in care spatiul disponibil sub pardoseala este limitat.

Configuratia poate fi utila atat in renovari, cat si in constructii noi, atunci cand se doreste integrarea unei rigole lungi fara cresterea semnificativa a cotei pardoselii.

Inaltime ajustabila intre 69 si 140 mm

ACO ShowerDrain C permite reglarea inaltimii de instalare intre 69 si 140 mm, inclusiv rama gratarului.

Intervalul de reglaj faciliteaza adaptarea la grosimea sapei, stratului de adeziv si finisajului ceramic, astfel incat gratarul Wave sa fie pozitionat corect la nivelul pardoselii finite.

Flansa orizontala pentru integrarea hidroizolatiei

Rigola este prevazuta cu flansa orizontala, destinata conectarii corpului sistemului de drenaj cu hidroizolatia zonei de dus.

Suprafata flansei permite realizarea unei zone de etansare in jurul rigolei si contribuie la protejarea structurii pardoselii impotriva infiltratiilor.

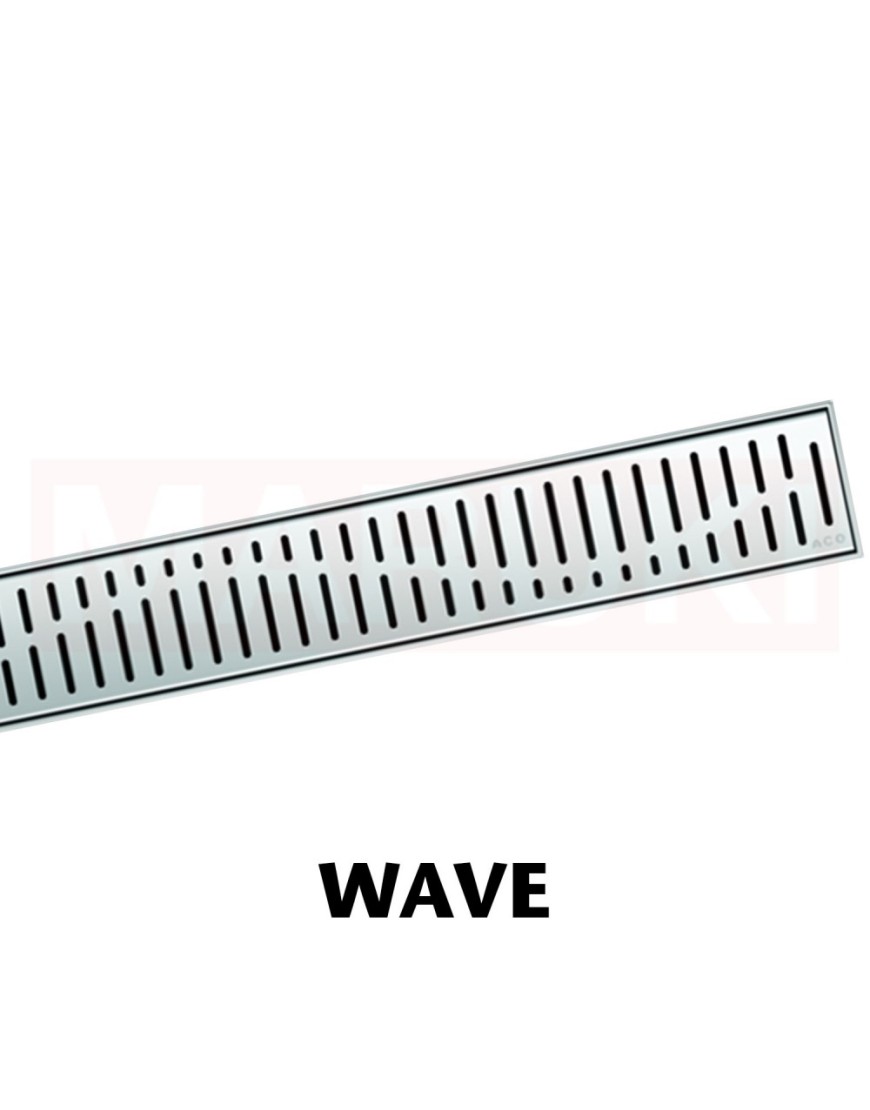

Gratar ACO Wave pentru un finisaj decorativ din inox

Gratarul ACO Wave completeaza rigola cu un aspect contemporan si evidentiaza finisajul din otel inoxidabil in zona dusului.

Designul Wave este potrivit pentru bai moderne, dusuri walk-in generoase, hoteluri si amenajari unde sistemul de drenaj este integrat ca element vizibil al pardoselii.

Constructie din otel inoxidabil AISI 304

Corpul ACO ShowerDrain C este realizat din otel inoxidabil 1.4301 / AISI 304, material potrivit pentru utilizarea in medii cu umiditate ridicata.

Inoxul contribuie la rezistenta la coroziune, durabilitate si intretinere usoara, caracteristici importante pentru un sistem de drenaj utilizat frecvent.

Garda hidraulica de 25 mm

Configuratia H=69 mm utilizeaza o garda hidraulica de 25 mm, specifica variantei cu profil constructiv redus.

Aceasta solutie permite mentinerea unei inaltimi compacte si faciliteaza instalarea rigolei in proiectele cu spatiu tehnic limitat.

Debit de evacuare pentru varianta H=69 mm

Pentru configuratia cu garda hidraulica de 25 mm, debitul de evacuare este de aproximativ 0,56 l/s la acumulare de 10 mm si 0,62 l/s la acumulare de 20 mm.

Capacitatea de drenaj trebuie corelata cu debitul bateriei de dus, al sistemului rain shower si cu dimensionarea traseului de canalizare.

Evacuare DN50

Rigola ACO ShowerDrain C utilizeaza un racord de evacuare DN50, potrivit pentru instalatiile sanitare aferente zonelor de dus.

Conducta de evacuare trebuie montata cu panta corespunzatoare, iar etanseitatea racordurilor trebuie verificata inainte de finalizarea structurii pardoselii.

Lungime utila 1185 mm si lungime totala 1245 mm

Lungimea utila L1 este de 1185 mm, ceea ce face aceasta varianta potrivita pentru dusuri foarte generoase si zone de baie unde este necesara o linie ampla de colectare.

Pentru varianta cu flansa orizontala, lungimea totala L2 este de 1245 mm. Aceasta dimensiune trebuie luata in calcul la pregatirea spatiului, pozitionarea evacuarii si executarea finisajelor.

Rigola liniara pentru dus walk-in fara cadita

Drenajul liniar permite amenajarea zonei de dus direct la nivelul pardoselii, fara utilizarea unei cadite traditionale.

Solutia contribuie la continuitatea vizuala a finisajelor, faciliteaza accesul in zona de dus si permite realizarea unor bai cu design contemporan.

Aplicatii pentru ACO ShowerDrain C 1185 mm cu gratar Wave

Montajul rigolei ACO ShowerDrain C 1185 mm H=69 mm

Pozitia rigolei trebuie stabilita inainte de executarea sapei finale, hidroizolatiei si placarii ceramice.

Verificari recomandate la instalare

• confirmarea lungimii utile L1 de 1185 mm;
• verificarea lungimii totale L2 de 1245 mm;
• confirmarea cotei minime H=69 mm;
• reglarea inaltimii intre 69 si 140 mm;
• nivelarea corecta a corpului rigolei;
• verificarea racordului de evacuare DN50;
• realizarea pantei conductei de canalizare;
• verificarea etanseitatii tuturor racordurilor;
• integrarea hidroizolatiei pe flansa orizontala;
• realizarea pantei pardoselii catre rigola;
• protejarea componentelor din inox in timpul lucrarilor;
• montarea gratarului Wave dupa finalizarea finisajelor;
• testarea evacuarii apei inainte de utilizare.

Curatare si intretinere

Intretinerea periodica ajuta la mentinerea capacitatii de evacuare si la functionarea corecta a sistemului de drenaj pe termen lung.

Operatiuni recomandate

• indepartarea periodica a gratarului Wave;
• curatarea canalului rigolei;
• indepartarea firelor de par si impuritatilor;
• curatarea componentelor accesibile ale sifonului;
• clatirea zonei de evacuare;
• verificarea curgerii libere a apei;
• utilizarea produselor compatibile cu otelul inoxidabil;
• evitarea produselor si instrumentelor puternic abrazive.

Specificatii tehnice ACO ShowerDrain C 1185 mm H=69 mm

Avantajele rigolei ACO ShowerDrain C 1185 mm H=69 mm cu gratar Wave

• lungime utila generoasa de 1185 mm;
• lungime totala de 1245 mm;
• profil redus H=69 mm;
• inaltime ajustabila intre 69 si 140 mm;
• garda hidraulica de 25 mm;
• evacuare DN50;
• debit de pana la 0,62 l/s la acumulare de 20 mm;
• flansa orizontala pentru integrarea hidroizolatiei;
• gratar Wave cu design contemporan;
• corp din otel inoxidabil AISI 304;
• latime interioara canal de 64 mm;
• clasa de sarcina K3;
• potrivita pentru dusuri walk-in foarte generoase;
• avantajoasa pentru proiecte cu spatiu tehnic redus;
• potrivita pentru aplicatii rezidentiale, hoteliere si comerciale.

Cand este recomandata ACO ShowerDrain C 1185 mm H=69 mm?

Rigola de dus din inox ACO ShowerDrain C cu flansa orizontala, gratar Wave, lungime 1185 mm si H=69 mm este recomandata pentru dusuri walk-in de dimensiuni mari, bai rezidentiale premium, renovari, hoteluri si proiecte comerciale in care se doreste o linie de drenaj generoasa, cu profil redus si gratar decorativ din inox.

Lungimea de 1185 mm, reglajul intre 69 si 140 mm, garda hidraulica de 25 mm, evacuarea DN50 si constructia din inox AISI 304 formeaza o configuratie potrivita pentru amenajari unde sunt importante functionalitatea, durabilitatea, adaptabilitatea la montaj si aspectul modern al zonei de dus.
