Rigola de dus din inox ACO ShowerDrain C cu flansa orizontala, gratar Square, lungime 1185mm, h=69mm

Rigola de dus ACO ShowerDrain C 1185 mm cu gratar Square

ACO ShowerDrain C 1185 mm H=69 mm este conceputa pentru colectarea liniara si evacuarea apei din zona de dus, permitand amenajarea unui spatiu walk-in fara cadita traditionala.

Lungimea de 1185 mm este potrivita pentru zone de dus ample, bai matrimoniale si proiecte premium, unde se doreste un drenaj liniar pe o lungime mai mare.

Profil redus H=69 mm pentru proiecte cu inaltime limitata

Varianta cu H=69 mm este potrivita pentru situatiile in care inaltimea constructiva disponibila sub pardoseala este redusa.

Aceasta caracteristica este utila mai ales in renovari, reamenajari si proiecte unde cotele existente limiteaza spatiul disponibil pentru drenajul liniar.

Inaltime ajustabila intre 69 si 140 mm

ACO ShowerDrain C permite reglarea inaltimii de instalare intre 69 si 140 mm, incluzand rama gratarului.

Reglajul faciliteaza adaptarea la grosimea sapei, stratului de adeziv si placilor ceramice, astfel incat gratarul Square sa fie aliniat corect cu pardoseala finita.

Flansa orizontala pentru conectarea hidroizolatiei

Rigola este prevazuta cu flansa orizontala, destinata integrarii cu sistemul de hidroizolatie al pardoselii.

Zona flansei permite realizarea unei etansari continue in jurul corpului rigolei, contribuind la protejarea structurii impotriva infiltratiilor.

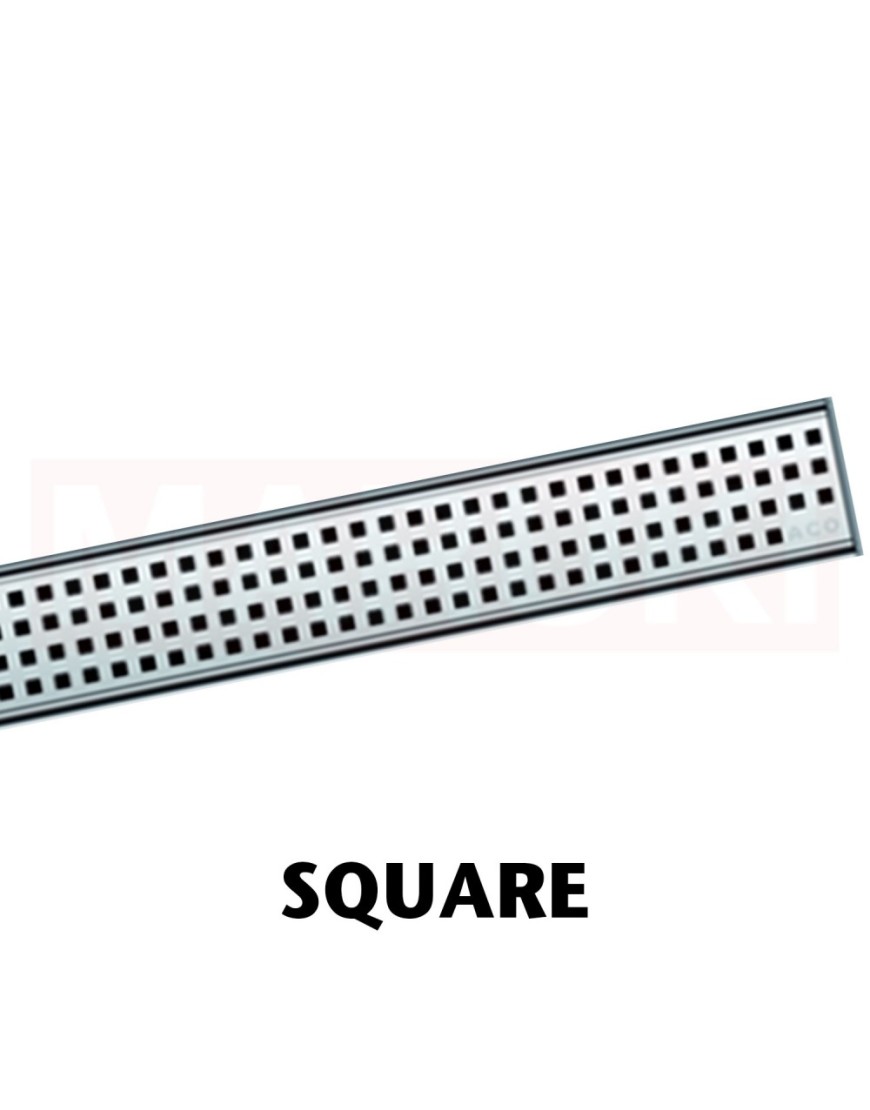

Gratar ACO Square cu design geometric

Gratarul ACO Square ofera un design geometric si un aspect modern, potrivit pentru amenajari rezidentiale si comerciale contemporane.

Aspectul sau poate fi integrat alaturi de gresie portelanata, placi ceramice de format mare sau alte finisaje moderne, pastrand un aspect ordonat al zonei de dus.

Constructie din otel inoxidabil AISI 304

Corpul rigolei ACO ShowerDrain C este realizat din otel inoxidabil 1.4301 / AISI 304, material adecvat utilizarii in spatii cu umiditate ridicata.

Inoxul contribuie la rezistenta la coroziune, durabilitate si intretinere usoara, fiind potrivit pentru utilizare rezidentiala, hoteliera si comerciala.

Garda hidraulica de 25 mm

Pentru varianta H=69 mm, rigola dispune de garda hidraulica de 25 mm.

Aceasta configuratie permite obtinerea profilului redus necesar proiectelor in care spatiul disponibil sub pardoseala este limitat.

Debit de evacuare pentru varianta H=69 mm

Pentru configuratia cu garda hidraulica de 25 mm, debitul de evacuare este de aproximativ 0,56 l/s la acumulare de 10 mm si 0,62 l/s la acumulare de 20 mm.

Debitul sistemului de drenaj trebuie corelat cu debitul bateriei de dus, sistemului rain shower si cu dimensionarea traseului de canalizare.

Evacuare DN50

ACO ShowerDrain C utilizeaza un racord de evacuare DN50, potrivit pentru instalatiile sanitare destinate zonelor de dus.

Conducta de evacuare trebuie instalata cu panta corespunzatoare, iar conexiunile trebuie verificate pentru etanseitate inainte de inchiderea pardoselii.

Lungime utila 1185 mm si lungime totala 1245 mm

Lungimea utila L1 este de 1185 mm, ceea ce face aceasta configuratie potrivita pentru dusuri walk-in cu dimensiuni generoase.

Pentru varianta cu flansa orizontala, lungimea totala L2 este de 1245 mm. Aceasta dimensiune trebuie luata in calcul la pregatirea spatiului si stabilirea pozitiei finale a rigolei.

Rigola pentru dus walk-in fara cadita traditionala

Drenajul liniar permite amenajarea zonei de dus direct la nivelul pardoselii, fara utilizarea unei cadite clasice.

Aceasta solutie contribuie la obtinerea unei pardoseli continue, faciliteaza accesul in dus si ofera mai multa libertate in alegerea finisajelor.

Aplicatii pentru ACO ShowerDrain C 1185 mm cu gratar Square

Montajul rigolei ACO ShowerDrain C 1185 mm H=69 mm

Pozitionarea rigolei trebuie stabilita inainte de executarea finala a sapei, hidroizolatiei si placarii ceramice.

Verificari recomandate la instalare

• confirmarea lungimii utile L1 de 1185 mm;
• verificarea lungimii totale L2 de 1245 mm;
• confirmarea cotei minime H=69 mm;
• reglarea inaltimii intre 69 si 140 mm;
• nivelarea corpului rigolei;
• verificarea racordului de evacuare DN50;
• realizarea pantei corecte a conductei de canalizare;
• verificarea etanseitatii conexiunilor;
• conectarea hidroizolatiei la flansa orizontala;
• realizarea pantei pardoselii catre rigola;
• protejarea componentelor din inox pe durata lucrarilor;
• montarea gratarului Square dupa finalizarea finisajelor;
• testarea evacuarii apei inainte de utilizare.

Curatare si intretinere

Curatarea periodica contribuie la mentinerea debitului de evacuare si la pastrarea aspectului componentelor din inox.

Operatiuni recomandate

• indepartarea periodica a gratarului Square;
• curatarea canalului rigolei;
• indepartarea firelor de par si impuritatilor;
• curatarea componentelor accesibile ale sifonului;
• clatirea zonei de evacuare;
• verificarea curgerii libere a apei;
• curatarea inoxului cu produse compatibile;
• evitarea produselor puternic abrazive.

Specificatii tehnice ACO ShowerDrain C 1185 mm H=69 mm

Avantajele rigolei ACO ShowerDrain C 1185 mm H=69 mm cu gratar Square

• lungime utila de 1185 mm;
• lungime totala de 1245 mm;
• profil redus H=69 mm;
• inaltime ajustabila intre 69 si 140 mm;
• garda hidraulica de 25 mm;
• evacuare DN50;
• debit de pana la 0,62 l/s la acumulare de 20 mm;
• flansa orizontala pentru integrarea hidroizolatiei;
• gratar Square cu design geometric modern;
• corp din otel inoxidabil AISI 304;
• latime interioara canal de 64 mm;
• clasa de sarcina K3;
• potrivita pentru dusuri walk-in de dimensiuni mari;
• avantajoasa pentru renovari;
• utilizare rezidentiala, hoteliera si comerciala.

Cand este recomandata ACO ShowerDrain C 1185 mm H=69 mm?

Rigola de dus din inox ACO ShowerDrain C cu flansa orizontala, gratar Square, lungime 1185 mm si H=69 mm este recomandata pentru dusuri walk-in generoase, bai moderne, renovari si amenajari unde se doreste o solutie de drenaj liniar cu profil constructiv redus.

Lungimea de 1185 mm, reglajul intre 69 si 140 mm, garda hidraulica de 25 mm si evacuarea DN50 permit integrarea rigolei in proiecte rezidentiale, hoteliere si comerciale cu zone de dus de dimensiuni mari.
